一、冷熱沖擊試驗機用途：
冷熱沖擊試驗機廣泛用于電子電器零組件、自動化零部件、通訊組件、汽車配件、金屬、化學材料、塑料等行業，國防工業、航天、兵工業、BGA、PCB基扳、電子芯片IC、半導體陶磁及高分子材料之物理牲變化,測試其材料對高、低溫的反復抵拉力及產品于熱脹冷縮產出的化學變化或物理傷害，可確認產品的質量,從精密的IC到重機械的組件，可作為其產品改進的依據或參考。
二、冷熱沖擊箱滿足標準：
國軍標GJB150.3-86；國軍標GJB150.4-86； 國軍標GJB150.5-86；
設備技術協議
設備名稱 | 冷熱沖擊試驗箱 | |
型 號 | JC-225L | |
容積L | 225L | |
溫濕度控制儀表 | 可編程韓國進口TEMP880S，中英文觸摸屏輸入，根據客戶要求可任意設定不同溫度點 | |
箱體結構 | 此設備分為：高溫蓄熱區，低溫蓄冷區，產品測試區 | |
測試區尺寸 | 500×600×750寬*高*深mm | |
外型尺寸 | 1920mm×1520mm×2250mm寬*高*深 | |
測試箱溫度沖擊范圍 | -40℃～+150℃（可編程任意設定） | |
蓄熱箱溫度范圍 | +60℃～+165℃（可編程任意設定） | |
蓄冷箱溫度范圍 | -20℃ ～ -55℃（可編程任意設定） | |
控制器控制精度 | ±0.2℃ | |
溫度沖擊速率 | 空載3～5分鐘內完成 | |
外殼材料 | SUS＃304耐熱耐寒不銹鋼板，一級光面板 | |
內箱材料 | SUS＃304耐熱耐寒不銹鋼板，一級光面板 | |
保溫材料 | 高密度玻璃棉及高強度PU發泡絕緣材料 | |
箱體均勻度 | ±2℃ | |
送風循環系統 | 采日制多翼離心式循環風扇，日制馬達整組 | |
加熱器 | U型鰭片式304#無縫鋼高速加溫電熱器。 | |
制冷壓縮機 | 采用原裝德國比澤爾壓縮機 | |
制冷配件 | 臺灣中力蒸發器、馬爾風機等 | |
制冷方式 | 風冷 | |
樣品架 | 二層 | |
電氣配件 | 國內知名品牌電氣組件 | |
配線方式 | 本公司電控配線方式按照國際電工標準執行 | |
保護裝置 | 壓縮機過熱，超溫，超載，高壓，低壓，油壓，過流，欠相，停電待機等報警警示. | |
電源 | AC380V 50~60Hz 10KW | |
符合標準 | GB2423[1].02高溫試驗方法，GB2423[1].01低溫試驗方法. | |
材料清單：
冷熱沖擊箱配置表 | |||
序號 | 名稱 | 產地品牌 | 備注 |
1 | 控制器（含R232通訊及軟件） | 韓國原裝進口 | TEMP8226S |
2 | 電磁開關 | 臺灣臺安 | CU-11 CU-16 CU-18 |
3 | 熱繼電器 | 臺灣臺安 | 380V\5.5-8.5A(8.5-12.5A) |
4 | 中間繼電器 | 日本歐姆龍 | MY2J |
5 | 時間繼電器 | 日本CKC | AH3-2 |
6 | 欠逆相繼電器 | 日本CKC | 三相電源配套HR-3 |
7 | 超溫保護 | 韓國RAINBOW | TS-320S |
8 | SSR | 香港艾克斯 | ASR02-440DA |
9 | 溫度傳感器 | 瑞士羅卓尼克 | -100~200℃ |
10 | 信號指示燈 | 上海天億 | LA12D |
11 | 閃光蜂鳴器 | 上海天億 | LA42S |
12 | 機床控制變壓器 | 臺灣華達 | 500W |
13 | 無熔絲開關 | 臺灣士林 | 380V/40A/60A/100A |
14 | 按鈕開關 | 中國超能 | CNDA1 |
15 | 加熱器 | 臺灣隆星 | 定制 |
16 | 離心式排熱風機 | 臺灣三越 | 380V 90W |
17 | 循環風機 | 臺灣力大 | 1/2P /1P |
18 | 風輪 | 臺灣尚昱 | 6F、9F |
19 | 防汗線 | 臺灣GOOLMAX | 24VDC50W |
20 | 高溫線 | 中國成天泰 | 選配 |
21 | 電線電纜 | 中國成天泰 | 選配 |
22 | 氣缸 | 臺灣亞德克 | 50-125 |
23 | 氣動電磁閥 | 臺灣亞德克 | 4V220 |
24 | 氣壓開關 | 日本SNS | 1/6 |
25 | 氣壓調整閥 | 日本SNS | AW2000 |
26 | 節氣閥 | 日本SNS | 1/6 |
27 | 壓縮機 | 比澤爾（半封閉式） | 重疊式制冷 |
28 | 冷凝器 | 臺灣科威力 | 定制 |
29 | 冷凝風機（風冷式專用） | 德國頓力 | 380V400MM |
30 | 冷卻水塔（水冷式專用） | 臺灣菱電 | 選配 |
31 | 冷卻溫度保護器 | 韓國RAINBOW | TS-110 |
32 | 干燥過濾器 | 丹麥丹佛斯 | DCL032/085 |
33 | 膨脹閥 | 丹麥丹佛斯 | TS2 |
34 | 電磁閥 | 日本鷺宮 | V603B |
35 | 熱氣旁通閥（復疊式采用） | 日本鷺宮 | DPR343 |
36 | 扳式換熱器(復疊式采用) | 日本東聯 | 選配 |
37 | 蒸發器 | 臺灣中力 | 定制 |
38 | 制冷劑 | 美國杜邦 | R404A/R23 |
39 | 冷凍油 | 英國冰熊 | RL32H |
40 | 油分離器 | 美國ALCO | 大型系統配套55824 |
41 | 氣液分離器 | 臺灣富洲 | 3/8″ |
42 | 高低壓開關 | 日本鷺宮 | 大型系統配套D606M |
43 | 油壓開關 | 日本鷺宮 | 大型系統配套C106S |
44 | 避震軟管 | 美國帕麗斯 | P5、P8 |
45 | 工藝閥 | 臺灣富洲 | 1/4″ |
46 | 銅材雜件 | 臺灣雄德 | 選配 |
設備使用條件
1、電 壓： 三相五線制 380V±10%； 50 Hz；
2、環境溫度： 5～28℃；(最高可達35℃，但會影響部分性能)；
3、環境濕度： < 85%R.H（25℃）；
4、大氣壓： 86～106Kpa；
5、環境條件：設備現場周圍無強烈振動、無強電磁場干擾、無高濃度粉塵及腐蝕性物質、無陽光直接照射或其它熱源直接輻射。
6、設備應水平放置于通風良好的試驗室內，周圍應留有充足的空間供操作維護之用。
7、氣源：用戶須提供供氣源.高溫，低溫轉換時用.

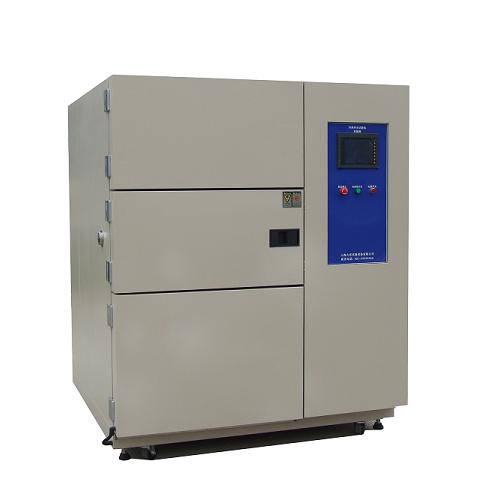

產品圖片：（設備實物圖）
五、售后服務承諾
1.保修一年，終身服務；
2保期內：如屬正常操作，造成某部件損壞，供方可免費更換某部件。
3保期后：如屬正常操作，某部件、零件損壞，需要更換，只收取成本費。
4以提供全面的技術培訓，對設備維護、零配件供應及其它方面要提供及時完善的售后服務。
