一、產品特點
可程試恒溫恒濕室是根據國家相關標準設計制造，廣泛適用于航空、航天、軍工、艦船、電工、電子及材料等行業的產品整機及零部件的高低溫試驗及溫濕度交變試驗。以便對試品的性能和品質作出評價。本設備具有以下幾個基本特點：
A、試驗系統結構設計先進合理，制造工藝規范，外觀美觀、大方,維護保養方便。
B、零部件的配套與組裝匹配性好，主要功能元器件均采用具有國際先進水平的原裝進口件，提高了產品的安全性和可靠性，能保證用戶長時間、高頻率的使用要求。
C、設備正常運行所需的附帶條件已有配備，買方只需提供動力電力和滿足要求的工作環境即可。
二、執行/滿足標準
1、GB10592.2-1989 高低溫試驗箱技術條件
2、GB11158-1989 高溫試驗箱技術條件
3、GB105589-1989 低溫試驗箱技術條件
4、GB/T2423.1-2001 (IEC68-2-1)試驗A 低溫試驗方法
5、GB/T2423.2-2001 (IEC68-2-2)試驗B 高溫試驗方法
6、GJB150.3-1986 高溫試驗
7、GJB150.4-1986 低溫試驗
8、GB2423.22 溫度變化試驗方法
9、GB10586-1989 濕熱試驗箱技術條件
10、GB/T2423.3-2001 恒定濕熱試驗方法
11、GB/T2423.4-2001 交變濕熱試驗方法
三、技術指標
1、產品名稱：步入式恒溫恒濕試驗室
2、型 號：JC-TH-15
3、工作室尺寸：深2.5×寬2×高3（m）（D×W×H）
4、外形尺寸：（W×D×H）
5、溫度范圍：-40℃～+85℃
6、濕度范圍：15%～98%R.H (濕度15%%時，溫度為40℃）
7、溫度波動度：≤±0.5℃
8、溫度均勻度：≤±2℃
9、濕度波動度：≤±3%R.H
10、濕度均勻度：≤±3%R.H（注：在75%R.H以下為≤±5%R.H）
11、溫濕度可控制范圍圖:
注:以上性能指標是在設備周圍環境溫度為25℃±5℃,空載條件下測的數據。
四、結構與材質
1、主要配置
設備名稱 | 可程式恒溫恒濕試驗室 | |||
主要 配置 情況 | 箱體 | 結構形式
| 采用分體式結構，機組與試驗室分開，試驗室采用聚氨脂發泡板拼裝而成，庫體外采用乳白色彩鋼板，室內用不銹鋼板SUS304，試驗室保溫層厚100 mm。 | |
門 | 單開門，800X1800（ mm） | |||
測試孔 | 箱體左側正中位置開有Φ50測試孔 | |||
觀察窗 | 270×320mm的中空電阻膜加熱防霜觀察窗 | |||
照明裝置 | 1盞防爆燈 | |||
控制系統 | 溫濕度控制儀 | 韓國原裝進口高精度彩色液晶觸摸屏智能數顯溫度控制器（TEMI880） | ||
溫度控制性能 | 溫度分辨率：±0.1℃；濕度分辨率：±0.1%RH | |||
溫濕度傳感器 | 進口電子式傳感器 | |||
運行方式 | 恒定（定點）/程序運行. | |||
液位控制器 | 臺灣“凡宜”液位控制器 | |||
主要執行電器 | “施耐德”交流接觸器、熱繼電器；“施耐德”小型繼電器 | |||
制冷系統 | 壓縮機 | 德國原裝進口“谷輪”半封閉制冷壓縮機， | ||
油分離器 | 美國“艾默生”原裝進口 | |||
電磁閥 | 日本“鷺宮”原裝進口 | |||
銅管 | 優質無氧銅管、充氮焊接 | |||
能量調節 | 制冷量調節系統 | |||
蒸發器 | 上海“飛翔”高效翅片式 | |||
冷卻方式 | 水冷 | |||
安裝特點 | A、整個制冷系統均充氮保壓2.2Mpa檢漏測試； B、加溫、加濕、降溫系統完全獨立 C、配有本公司特點，高溫制冷機回氣冷卻系統； D、所有制冷系統動作程序，完全由儀表進行自動控制。 | |||
加熱（濕）系統 | 控溫元件 | 固態繼電器 | ||
加熱方式 | 優質鎳鉻合金絲電加熱器 | |||
加濕方式 | 鍋爐表面蒸發式加濕 | |||
鼓風系統 | 循環系統 | 風扇強制對流方式 | ||
電機 | 加長不銹鋼軸電機 | |||
風葉 | 離心風葉 | |||
減振措施 | 壓縮機 | 特種橡膠減振 | ||
安全裝置 | 安全報警動作 | 聲、光報警提示 | ||
試驗箱結構件 | 接地保護 | |||
試驗箱工作室 | 獨立的超溫保護系統 | |||
壓縮機 | 超壓保護/超溫保護/過載保護 | |||
加熱（濕）器 | 短路保護/過載保護 | |||
加濕系統 | 缺水保護 | |||
電源 | 過流/漏電保護 | |||
隨機配件 | 氣象紗帶1卷 | |||
隨機文件 | 保修卡/合格證/使用說明書。 | |||
2、主要特點
項 目 | 說 明 |
空氣 調節 方式 | 強制通風內循環，平衡調溫法（BTCH），該方法在制冷系統連續工作的情況下，中央控制系統根據所采集到的箱內溫濕度信號進行放大、模／數轉換、非線性校正后與溫濕度的設定值（目標值）進行比較，得出的偏差信號經PID運算，輸出調節信號，自動控制加熱（濕）器的輸出功率，最終使箱內的溫（濕）度達到一種動態平衡。 |
空氣 循環 裝置 | 空氣循環裝置：內置空調間、循環風道及長軸離心式通風機，使用高效的制冷機和能量調節系統，通過高效通風機進行有效的熱交換，達到實現溫度變化之目的。通過改善空氣的鼓風氣流，提高了空氣流量及加熱器表面與空氣的熱交換能力，通過出風孔口的調節，從而大幅改善了試驗箱的溫度均勻性； |
加熱 方式 | 優質鎳鉻合金電加熱器； |
冷卻 方式 | 多級膜片式空氣熱交換器； |
加濕 方式 | 鍋爐表面蒸發式加濕 |
加濕 用水 | 去離子水,蒸餾水 |
3、 制冷系統
項 目 | 說 明 |
制冷/除濕壓縮機 | 采用德國“比澤爾”半封閉式壓縮機構成單級制冷系統，德國“比澤爾”半封閉式壓縮機構成單級除濕系統。與同類型制冷壓縮機比較，該型號壓縮機制冷量大、噪音小、能耗低、效率高。能夠長期、穩定、可靠的運行。大大降低了用戶的使用費用，有利于降低設備的噪聲，延長設備的使用壽命，提高設備使用的經濟性。 |
制冷/除濕工作原理 | 高低制冷除濕循環均采用逆卡若循環，該循環由一個等溫過程和一個絕熱過程組成，其過程如下：制冷劑經壓縮機絕熱壓縮到較高的壓力，消耗了功使排氣溫度升高，之后制冷劑經冷凝器等溫地和四周介質進行熱交換將熱量傳給四周介質。后制冷劑經截流閥絕熱膨脹做功，這時制冷劑溫度降低。最后制冷劑通過蒸發器等溫地從溫度較高的物體吸熱，使被冷卻物體溫度降低。此循環周而復始從而達到降溫之目的。 |
制冷/除濕蒸發器 | 采用美國成套設備，單面焊，冷擴； |
冷卻方式 | 水冷式。 |
制冷劑 | 采用美國“DUPONT”環保制冷劑R404A和R23； 其臭氧耗損系數ODP值為0。 |
4、箱體結構
1.該試驗室采用拼塊式一體結構，工作室位于整個箱體的前方，制冷機組位于整個箱體的后方，工作室的前邊是電器控制柜和儀表控制面板。 2.箱體大門：試驗箱的大門密封采用硅橡膠條，耐高低溫，抗老化，密封性能良好。為了防止低溫試驗時門框和門的邊沿凝露或結霜，門框和門的邊沿設置有電熱除霜裝置 。 3. 試驗孔：在箱體的左側面，Ф50測試孔1個 4. 箱體底部設有溢流孔，可將箱內的冷凝水聚集后排出箱外。 5.觀察窗：為便于觀察箱內試品的情況，在試驗箱的大門上方設置有一個尺寸為270×320mm的中空電阻膜加熱防霜觀察窗，觀察窗的材料為多層鋼化玻璃構成的中空玻璃觀察窗。 6.照明裝置：為便于對試品的觀察，試驗室內設置有1盞防爆燈用于照明； |
5、測控系統
項 目 | 說 明 | |
溫度測量 | Pt100鉑金熱電阻 | |
控制儀表 | H U T 4 1 0 0 P | A、主控制器采用進口高清晰顯示屏、按鍵直接輸入方式.溫濕度直接顯示.高精雙回路溫度/濕度控制器。該控制器采用LCD液晶顯示觸摸控制屏，可顯示設定參數、時間、加熱器工作狀態，同時具有試驗自動運行及PID參數自整定功能。 B、控制參數的設定采用人機對話方式，僅需設定溫/濕度，就可實現制冷機自動運行功能。控制系統使用智能化控制軟件系統，具備自動組合制冷、加熱等子系統的工況，從而保證在整個溫度范圍內的高精度控制，同時達到節能、降噪的目的。 C、具有斷電記憶裝置，復電時可繼續執行剩余之程式，并且可作機器預約執行啟動及機器運轉時間。 D、控制系統可選配RS232／RS485計算機通訊接口及計算機輔助控制系統所組成的上、下位機控制裝置，可實現聯機數據傳輸及遠程控制功能。操作簡便，控制可靠。韓國“三元”公司生產TEMI880，中文、人機對話液晶彩色LCD屏溫度控制儀表。（具體技術指標見附表） |
設定精度 | 溫度分辨率：0.1℃；濕度分辨率：0.1%RH | |
運行方式 | 恒定運行／程序運行 | |
測量方法 | 干濕對比球法 | |
功率控制 | 采用固態繼電器過零觸發調功技術，控制可靠、無噪聲、無電網污染 | |
五、安全保護
1、本試驗箱滿足國家電工安全標準，布線規范，各接線端口均有明確標注，無裸露；
2、工作室與各電源絕對絕緣，安全可靠；
3、完善的安全保護功能（如下）；
A、可靠的接地保護裝置
B、整機電源漏電/斷路/缺相/過壓/欠壓保護
C、加熱器/加濕器短路保護
D、工作室超溫保護
E、制冷壓縮機超壓保護
F、制冷壓縮機過載保護
G、加濕系統：缺水/防干燒保護
六、設備使用條件
項 目 | 說 明 |
電 壓 | 三相五線制 380VAC±10%； 50Hz±2%。 |
環境溫度 | 5～35℃ |
環境濕度 | ≯85%R.H； |
大氣壓 | 86～106Kpa； |
環境條件 | 設備現場周圍無強烈振動、無強電磁場干擾、無高濃度粉塵及腐蝕性物質、無陽光直接照射或其它熱源直接輻射 |
設備水平放置通風良好的試驗室內，周圍應留有充足的空間供操作及維護之用。 | |
七、步入式恒溫試驗室主要部件配置清單
名稱 | 品牌 | 名稱 | 品牌 |
壓縮機 | 德國（比澤爾) | 箱門鎖 | 臺灣 |
膨脹閥 | 丹麥(DANFOSS) | 箱門合頁 | 臺灣不銹鋼制 |
電磁閥 | 丹麥(DANFOSS) | 循環運風機 | 臺灣（廣爍） |
過濾器 | 丹麥(DANFOSS) | 溫度控制器 | 臺灣(臺達) |
板式熱交換器 | 臺灣(高力) | 界面控制器 | 臺灣觸摸屏 |
高壓控制器 | 丹麥(DANFOSS) | 程序控制器 | 韓國(三元) |
油分離器 | 美國（AICO） | 加熱管 | 特殊訂購 |
冷媒流量調節閥 | 美國（霍尼威爾） | 固態繼電器 | 臺灣(OLAN) |
水壓調節閥 | 丹麥(DANFOSS) | 接觸器 | 施耐德(20A) |
避震軟管 | 美國PACKLESS | 接觸器 | 施耐德(40A) |
蒸發器 | 雙菱 | 熱繼電器 | 施耐德(6A) |
冷凝器 | 特殊訂購 | 熱繼電器 | 施耐德(20A) |
冷凝器風機 | 德國（馬爾） | 干燒保護器 | 意大利 |
風門氣缸 | 亞德客 | 風輪 | 臺灣（廣爍） |
風門氣閥 | 亞德客 | 溫度傳感器 | 臺灣（臺儀） |
風門 | 亞德客 | 時間繼電器 | 臺灣（CKC） |
外箱鋼板 | 國產優質 | 電源總開關 | 日本（三凌） |
內箱不銹鋼板 | 國產優質（24K鏡面） | 超溫保護器 | 日本（歐姆龍） |
保溫材質 |
| 電子溫度傳感器 | 臺灣臺儀 |
八、附件資料
附件1：溫濕度控制器技術參數

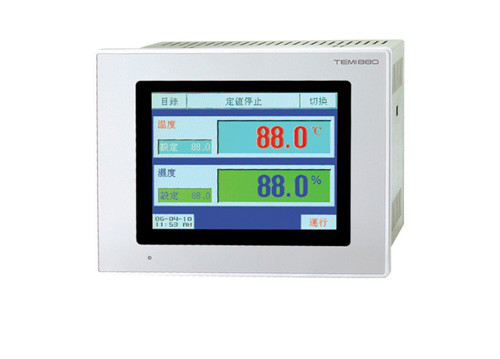

TEMI880
高分辨率彩色觸摸屏
交互式參數輸入方式
支持韓文，英文，中文
提供內置SMPS的I/O RELAY BOARD-接線簡化和節省成本
同時支持干濕球方式及電子濕度傳感器
基于PC的方便監控
方便設定多達33種的輸出（內置計時器）方式
內置基于先進的PID算法的自動調諧功能
提供強有力的通訊環境和支持99臺多分支結構
卓越的Fuzzy功能和ARW啟動-抑制超程
顯示PV曲線(0~8天)
區分 | 詳細內容 | 規格 | ||
畫面 | LCD | 5.7英寸彩色觸摸屏 | ||
程序 | 組 / 段 | 120 組 / 1200 段 | ||
反復 / 附加功能 | 全部反復 : 最多 999次(可無限反復), 部分反復: 最多 99次 / 圖像鏈接和編輯 | |||
PID 控制 | PID組 | 溫度, 濕度組 : 6個區,溫度組: 3個區 | ||
輸入 | 傳感器 和測定范圍 | 輸入 (指示精度) | 傳感器種類 | 測定范圍 |
溫度(±0.1% of FS) | Pt1 100 | -50.00 ~ 150.00 ℃ | ||
濕度 (±1% of FS) | Pt1 100 | -10.0~110.0 ℃(0.0~100.0%RH) | ||
輸出 | 控制輸出 | 2點(溫度,濕度) | ||
輸出規格 | 電壓輸出(SSR) | 電壓 : 15V DC以上,最小Pulse寬度 : 5ms | ||
電流輸出(SCR) | 電流輸出(SCR) : 4 ~ 20mA DC, 負荷阻抗 : 最大 600Ω | |||
傳送 | 傳送輸出 | 2點(溫度,濕度), 輸出形式 : PV, SP, MV | ||
輸出信號/負荷阻抗 | 4 ~ 20mA DC / 最大 600Ω | |||
電源 | 電源 | 額定電壓 : 100 ~ 240V AC(±10%), 50/60Hz, 消費電力 : 最大 10W | ||
絕綠阻抗 | 500V DC 20MΩ | |||
鋰電池 | 設定數據保存用(最少10年) | |||
內電壓 | / | |||
通訊 | 協議 | PC-Link, MODBUS(ASCII, RTU) | ||
通訊種類 | RS232C/RS485 - 通訊距離 最長 1.2Km； 通訊速度 : 最快達9600bps | |||
九、安裝、調試及驗收：
本設備由賣方負責安裝、調試，在設備到達買方項目現場，且買方通知賣方后的2日賣方負責安裝調
試完畢，即達到買方正常使用要求。
十、包裝及運輸方式：
1、包裝方式：/
2、運輸方式：汽運
十一、驗收標準：
驗收標準： 依據設備技術規格書要求。
十二、備注：
1、免費運輸、調試及培訓
2、本設備實行三包，保修期壹年。
十三、培訓及售后服務：
1、售前服務：產品銷售前為客戶免費提供產品技術方案，并可根據客戶要求提供現場講
和技術咨詢服務。
2、售后服務：產品銷售后派出人員為客戶免費提供產品使用培訓，現場指導產品的使用維護。
3、質量保證：產品保質期為驗收之日起壹年，在保質期內產品發生非人為質量問題，我司為客戶提供免
費維修。
4、維修服務：我公司對所用產品提供終生維修服務。如產品在保質期外出現故障，維修務只收取元器件
費。
5、服務迅捷：我公司承諾客戶服務熱線在接到客戶咨詢或維修等信息后2小時內做出回應,維修服務在
做出回應后24小時內安排人員到達現場
