快溫變?cè)囼?yàn)箱具有較大的溫濕度控制范圍，能提供：高低溫快速線性變化試驗，一次或多次溫度變化試驗（循環）；快溫變?cè)囼?yàn)箱還可單獨進行低溫（超低溫）及恒溫恒濕試驗。
適用于特定的高端產品(軍工或航天標準)測試，要求溫度循環(temperature cycling)應力篩選是產品在設計強度極限下，運用溫度加速技巧(在上、下限極值溫度內進行循環時，產品產生交替膨脹和收縮)改變外在環境應力，使產品中產生熱應力和應變，透過加速應力來使?jié)摯嬗诋a(chǎn)品的瑕疵浮現[潛在零件材料瑕疵、制程瑕疵、工藝瑕疵]，以避免該產品于使用過程中，受到環境應力的考驗時而導致失效，造成不必要的損失!

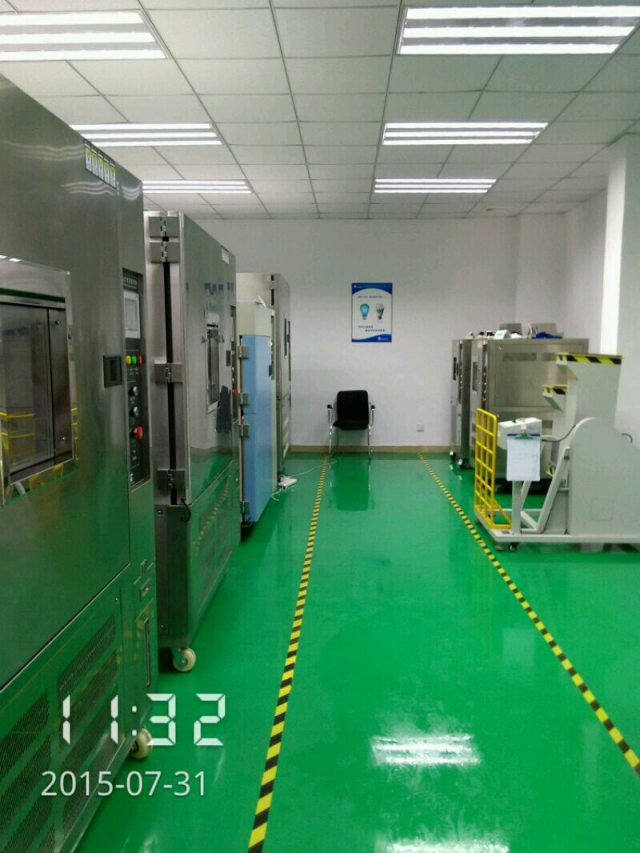

客戶案例圖片：
超精準 |
|
快速溫變化試驗箱，省電節能，安全精準，榮獲實用新型發明專利，采用德國技術，配置膨脹閥，加熱出力5%，壓縮機小功率運行；進口電子零部件，金龍羽國標線——> | |
韓國進口控制系統器，節約排查故障時間,保證高精度，沖擊試驗速率3℃到15℃均可設計可符合MIL, IEC, JIS規范。 | |
多重認證保障，十重以上安全保護 | |
| |
| |
60000小時無故障運轉 采用國際最好的比澤爾壓縮機，全新進口核心電子零部件，壽命在8萬小時以上！ 結構科學：引用德國技術，行業十年以上工程師精心打造，標準化流水作業生產，穩定性強。 【能耗降低75%，噪音降低50%】【十重以上安全保護，精確度100%保證】 獨有專利技術，精準度更高、噪音只有45.8dB(A) | |
|
|
對比項 | 快溫變?cè)囼?yàn)箱 | F品牌快溫變?cè)囼?yàn)箱 |
使用元器件 | 100%進口品牌 | 進口或代工 |
電路 | 標準流程生產 | 無或部分要求 |
冷凍 | 膨脹閥涓流設計 | 無 |
檢測手段 | 按照CNSA檢驗標準 | 無 |
生產工藝 | ISO9001-2008 | 無 |
技術參數：
型號 | JC-KSS-408L | |
標稱內容積（升） | 408L | |
性 | 溫度范圍 | -60℃~+150℃ |
線性溫度范圍 | +85℃~-40℃ | |
溫度波動度 | 0.5℃ | |
溫度偏差 | ±1.5℃ | |
溫度均勻度 | ≤2℃ ≤1℃（溫度≤70℃，濕度≥90%RH時） ≤1℃（溫度 >70℃，濕度≥80%RH時） | |
濕度偏差 | ±3.0%RH(>75%RH),±5.0%RH（≤75%RH） | |
溫度變化速率 | ≥20℃/min（標準負載下，－40～+85℃，全程平均，入風區控制點測量） | |
濕度范圍 | 20~98%RH | |
標準負載 | 15kg連接器，不發熱 | |
工作室尺寸 | 600*850*800 mm （W*D*H） | |
調溫調濕方式 | BT(H)C平衡調溫（調濕）方式 | |
使用環境溫度 | +5℃~+35℃ | |
材 | 內、外箱 | 不銹鋼板SUS304、A3冷軋鋼板（標準試驗室乳白色） |
絕熱 | 硬質聚氨酯泡沫+超細玻璃纖維 | |
調 | 加熱器 | 鎳鉻合金電熱絲式加熱器 |
風機 | 離心葉輪及異步AB向電機 | |
制冷機/制冷劑 | 德國“比澤爾”原裝進口壓縮機，R404a/R23環保冷媒 | |
制冷方式 | 機械壓縮二元復疊制冷方式+冷卻方式：循環水冷型 | |
控 | 顯示器 | 自主品牌PLC編程能力7寸 TFT真彩觸摸薄屏 |
運行方式 | 程序方式、定值方式 | |
設定方式 | 中/英文菜單，觸摸屏方式輸入 | |
程序容量 | 可編120組程式，每組程式最大為100段 | |
設定范圍 | 溫度：-90.00℃~200.00℃±0.2℃.濕度：1.0%~100%RH±1%RH | |
顯示分辨率 | 溫度0.1℃；時間0.1min.濕度0.1%RH：（如設備具有濕度功能） | |
輸入 | PT100輸入，2路SSR控制輸出，16路繼電器輸出4點警報+16DI外障報警 | |
通訊（選購件） | 帶網絡遠程/RS232/RS485/USB功能（配U盤一個） | |
曲線記錄功能 | 具有帶電池保護的RAM，可保存設備的設定值和采樣值及采樣時刻的時間 | |
附屬功能 | 故障報警原因、處理提示;斷電保護：上下限溫度保護：定時（自動啟動/停止運行）：自診斷功能。 | |
供 水 | 供水方式 | 水泵提升 |
儲水箱 | 外置水冷水塔 | |
水質 | 清潔無污染，無雜質水即可 | |
電源 | AC380(1±10%)V (50±0.5）Hz三相四線+保護地線 | |
標準配置 | 電熱防結霜中空玻璃觀察窗1個，引線孔左右各1個，樣品架2套，LED照明燈，電源線（約長6米）1條 | |
安全裝置 | 制冷系統;壓縮機超越、壓縮機電機過熱、壓縮機電機過流、冷卻水供水欠壓。 試驗箱：超溫保護、溫度熔斷絲、風機電機過熱。總電源相序和缺相保護、漏電保護、負載短路保護 | |
主要材料及器件清單 | |||||
名稱 | 品牌 | 産地 | 名稱 | 品牌 | 産地 |
溫度控制器 | 臺通 | 臺灣 | 板式換熱器 | ALFA | 瑞典 |
電磁接觸器 | 施耐德 | 法國 | 膨脹閥芯 | DANFOSS | 丹麥 |
熱繼電器 | 施耐德 | 法國 | 冷凝器 | 飛翔 | 上海 |
固態繼電器 | 陽明 | 臺灣 | 蒸發器 | 飛翔 | 上海 |
中間繼電器 | 施耐德 | 法國 | 油分離器 | 艾高 | 美國 |
感測器 | 松啟 | 臺灣 | 加熱器 | 臺德 | 臺制 |
時間繼電器 | 安良 | 臺灣 | 蜂鳴器 | 志豐 | 臺灣 |
欠逆相繼電器 | 安良 | 臺灣 | 製冷劑 | 杜邦 | 美國 |
無熔絲開關 | 士林 | 臺灣 | 冷凍油 | 冰熊 | 英國 |
按鈕開關 | 瑞達 | 臺灣 | 單向閥 | DANFOSS | 丹麥 |
液漲式氣體開關 | RAINBOW | 韓國 | 開關 | LG | 韓國 |
馬達 | 東元 | 臺灣 |
|
|
|
風輪 | 建煜 | 臺灣 |
|
|
|
壓縮機 | 比澤爾 | 德國 |
|
|
|
膨脹閥 | DANFOSS | 丹麥 |
|
|
|
電磁閥 | 鷺宮 | 日本 |
|
|
|
高壓開關 | 合力 | 臺灣 |
|
|
|
乾燥器 | 艾高 | 美國 |
|
|
|
非線性快速變?cè)囼?yàn)箱
1.溫度范圍：(-70～150)℃
2.溫度波動度: ≤0.5℃
3.溫度偏差：優于±1.5℃
4.溫度均勻度：≤2℃
≤1℃（溫度≤70℃，濕度≥90%RH時）
≤1℃（溫度 >70℃，濕度≥80%RH時）
5.溫度最大變化速率：≥20℃/min（標準負載下，－40～+85℃，全程平均，入風區控制點測量）
6.標準負載：15kg連接器，不發熱
7.濕度范圍：（20～98）%RH
8.相對濕度偏差：±3.0%RH（濕度 ＞ 75%RH）
±5.0%RH（濕度 ≤75%RH）
9.內箱尺寸:W600×H700×D500mm
10.額定功率：35KW
快速溫度變化濕熱試驗箱 含沖擊箱和快速溫變水塔
非線性快速變?cè)囼?yàn)箱
